Robineti atipici si valve speciale I

Robineti atipici si valve speciale

Acestea sunt tipuri mai specifice de valve, utilizate numai în anumite domenii sau aplicații. Adesea acestea sunt subcategorii ale clasificării după principiul de funcționare și după funcție.

Valve Aspin – O supapă Aspin constă dintr-o piesă metalică în formă de con montată pe chiulasă în combustie internă. Supapele Aspin au fost brevetate pentru prima dată de Frank Metcalf Aspin în 1939, deși ideea a fost concepută înainte de acest moment. Supapa se rotește pentru a asigura deschiderea și închiderea necesare pentru admisie și evacuare. Este atașata la motor, vertical la blocul de cilindri, printr-un arbore în partea superioară a acestuia; aceasta permite supapei să se rotească orizontal deasupra cilindrului. Supapa este goală și are o deschidere mare decupată pe o parte. Acest lucru permite alternativ gazele să intre în camera de ardere și sistemul de evacuare prin alinierea găurilor din arborele supapei cu orificiile chiulasei care permit trecerea gazelor.

Robineti Ballcock – Un robinet cu ballcock (de asemenea, robinet cu bilă sau supapă de plutire ) este un mecanism sau o mașină pentru umplerea rezervoarelor de apă, cum ar fi cele găsite în toaletele cu spălare, evitând în același timp revărsarea și (în cazul unei presiuni scăzute a apei). Se compune dintr-o supapă conectată la un flotor etanș gol cu ajutorul unei pârghii , montat lângă vârful rezervorului. Flotorul este adesea în formă de bilă, de unde și numele de ballcock. Supapa este conectată la alimentarea cu apă de intrare și este deschisă și închisă de pârghia care are plutitorul montat la capăt.

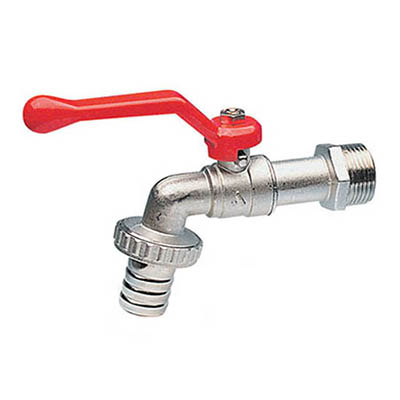

Robineti Bibcock – Un robinet bibcock este o supapă care controlează eliberarea unui lichid sau a unui gaz. Acesta reprezinta de obicei o versiune rezistentă la îngheț a robinetului clasic. Un bibcock este un robinet instalat la un unghi orientat în jos. Cunoscut și sub denumirea de prag, acest design este deosebit de comun pentru robinete în aer liber și unele tipuri de robinete pentru chiuvetă. Sunt cel mai frecvent utilizate pentru a conecta furtunuri pentru udare, spălarea mașinii și sarcini similare.

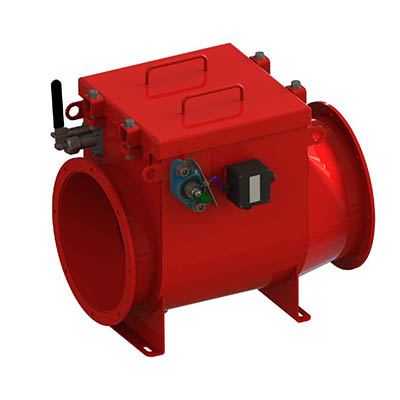

Valve de explozie – O supapă de explozie este utilizată pentru a proteja un adăpost, cum ar fi un adăpost de cădere sau buncăr, de efectele modificărilor bruște ale presiunii aerului exterior. O armă nucleară creează o undă de șoc, care poate produce schimbări bruște de presiune mai mari decât o atmosferă (aproximativ 1 bar sau 15 kilograme pe inch pătrat) chiar și la câțiva kilometri sau mile de punctul de detonare. După trecerea undei de șoc, urmează o presiune negativă bruscă. O supapă de explozie tipică are intrări de 150-300 mm diametru (6-12 “) și o secțiune centrală mai mare. În secțiunea centrală este un disc montat pe o axă, cu arcuri slabe care o mențin centrată, departe de ambele intrări. Presiunea deplasează discul de-a lungul axului, până când se blochează o intrare sau alta. După explozie, arcurile readuc discul în centru, redeschizând supapa.

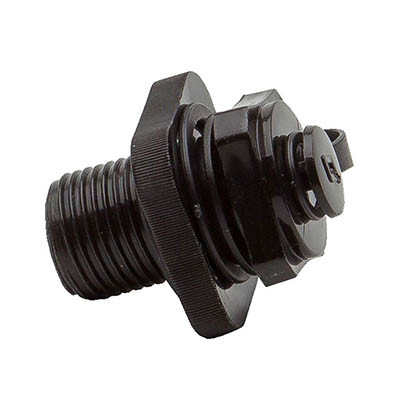

Valve Boston – O supapă Boston este o supapă de reținere unidirecțională cu 2 porturi, care permite umflarea ușoară și dezumflarea rapidă a articolelor gonflabile. Este utilizat în produse gonflabile mai mari, cum ar fi bărci gonflabile și saltele, pentru a accelera procesul de umflare și dezumflare. Este compusa din 3 elemente:

  • Baza, care este încorporată în tubul de cauciuc
  • Partea de mijloc, care este înșurubată în bază
  • Capacul superior, care este înșurubat pe partea de mijloc

Robineti Cock – Robinetii cock, cunoscuti și sub denumirea de supape cu dop, robinete de oprire sau supape cu un sfert de tură, sunt dispozitive care permit utilizatorului să restricționeze sau să permită fluxul printr-o țeavă dintr-un punct extern. Utilizarea lor poate fi datată până în antichitate și sunt unul dintre cele mai simple mijloace de control al fluxului de fluid. Supapa este cel mai adesea acționată manual cu un mâner, dar poate fi acționată de la distanță și prin intermediul unor sisteme suplimentare. Sunt utile pentru a opri deplasarea fluidului / presiunii dincolo de supapă, dar pot fi folosite și pentru reglarea debitului specifică; cu toate acestea, aceste tipuri sunt mai puțin frecvente. Designul lor elegant, simplu și fiabil le face supape incredibil de versatile, pot fi găsite în toate instalațiile sanitare, de încălzire / răcire, refrigerare, HVAC și în alte industrii.

Valve cu disc ceramic – Robinetii cu disc din ceramic sunt un sistem inovator de control al apei care se găsește în fiecare robinet American Standard. Două discuri controlează fluxul de apă glisând înainte și înapoi într-o garnitură etanșă care previne scurgerile și asigură o funcționare foarte lină. Supapele cu disc din ceramică sunt extrem de netede și aproape la fel de dure ca diamantele. Aceste supape durabile nu sunt afectate de temperaturi extreme, nisip, rugină și condiții de apă dură. Testarea extensivă a ciclului de viață asigură faptul că fiecare supapă va dura mai mult de 1,5 milioane de utilizări.

Valve cu clapeta – O supapă de reținere , supapă cu clapeta, supapă de reflux este o valva care în mod normal permite fluid ( lichid sau gaz ) să curgă prin ea într -o singură direcție. Valvele cu clapeta sunt supape cu două orificii, ceea ce înseamnă că au două deschideri în corp, una pentru intrarea fluidului și cealaltă pentru ieșirea fluidului . Există diferite tipuri de valve cu clapeta utilizate într-o mare varietate de aplicații. Valvele cu clapeta funcționează automat și majoritatea nu sunt controlate de către o persoană sau vreun control extern; în consecință, majoritatea nu au mâner sau tijă de supapă. Corpurile (carcase exterioare) ale majorității supapelor de reținere sunt realizate din plastic sau metal.

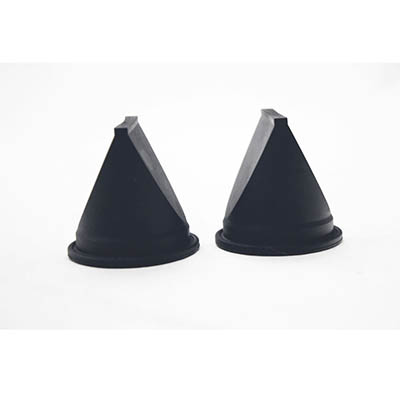

Valve Duckbill – O valva Duckbill “cioc de rață” este o supapă de reținere, fabricată de obicei din cauciuc sau elastomer sintetic și are 2 (sau mai multe) clape, de obicei în formă de cioc de rață. Este utilizata în mod obișnuit în aplicații medicale pentru a preveni contaminarea din cauza refluxului. Un capăt al supapei este întins peste ieșirea unei linii de alimentare, conformându-se cu forma liniei, de obicei rotundă. Celălalt capăt, ciocul, își păstrează forma naturală turtită. Atunci când un fluid este pompat prin conducta de alimentare capătul aplatizat se deschide pentru a permite trecerea fluidului sub presiune. Cu toate acestea, atunci când presiunea este eliminată, ciocul de rață revine la forma turtită, împiedicând revărsarea. Valva Duckbill este similară ca funcție cu valva mitrală din inimă.

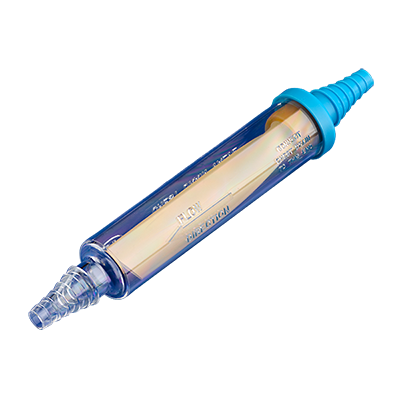

Valve Heimlich (flutter )- este o supapă unidirecțională utilizată în medicina respiratorie pentru a împiedica aerul să se deplaseze înapoi de-a lungul unui tub toracic. Este cel mai frecvent utilizat pentru a ajuta la eliminarea aerului dintr-un pneumotorax. Supapa este de obicei proiectată ca un manșon de cauciuc într-o carcasă din plastic în care manșonul de cauciuc este aranjat astfel încât, atunci când aerul trece prin supapă într-un sens, manșonul se deschide și lasă aerul să treacă. Cu toate acestea, atunci când aerul este aspirat în sens invers, manșonul se închide și nu se lasă aer înapoi. Această construcție îi permite să acționeze ca o supapă unidirecțională, permițând aerului (sau fluidului) să curgă într-un singur sens de-a lungul tubului de drenaj. Capătul tubului de drenaj este plasat în interiorul cavității toracice a pacientului, în aerul sau lichidul de drenat.
