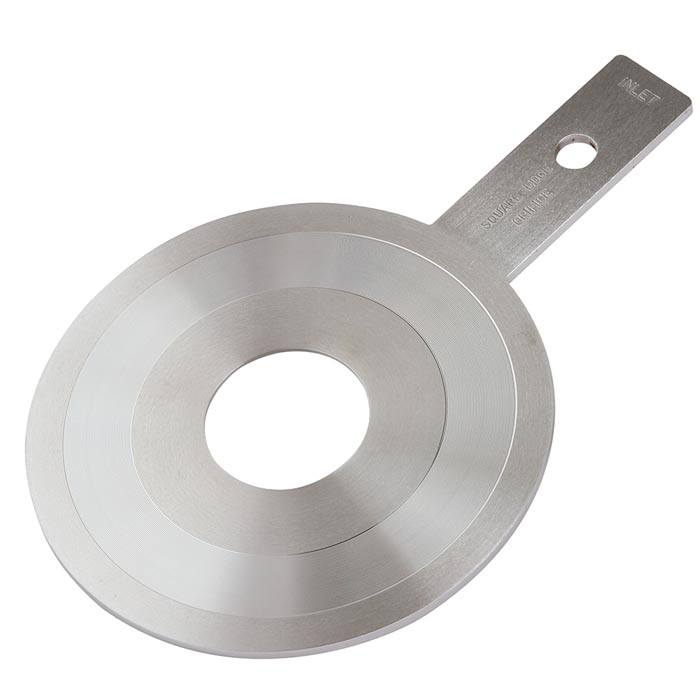

Element debit Wika Model FLC-OP, FLC-FL, FLC-AC

Placa de orificiu, flansa orificiala, camera annulara

Usor de instalat si manipulat Dimenzile de presiune diferentiale sunt utilizate in multe aplicatii tehnice. Ca elemente de flux primar, placile cu orificii reprezinta cea mai comuna solutie. Placile de orificiu sunt notabile pentru instalarea si gestionarea lor usoara. Presiunea diferentiala generata de elementul de debit primar este in mod normal transformata intr-un semnal electric proportional cu debitul de presiune diferentiala. cerintele clientilor si, prin urmare, se potrivesc perfect cu aplicatiile finale respective. Proiectarea gaurii este potrivita in mod ideal pentru caracteristicile particulare ale fabricii. Produsele noastre sunt disponibile cu fete de etansare RF, FF sau RTJ. Pentru aplicatii speciale, pot fi furnizate modele conform standardelor clientului. Descrierea placii orificiului Placile de etansare sunt cel mai simplu tip de elemente primare de curgere. Diametrul acestora este calculat pentru a genera presiunea diferentiala specificata la debitul maxim. Placile cu orificii adecvate sunt disponibile pentru o gama larga de medii diferite. Descrierea flansei orificiuluiPentru montarea placilor cu orificii sau a duzelor de curgere, in locul flanselor de teava se utilizeaza flanse cu orificii speciale. Flansele de flansa prezinta perechi de imbinari de presiune care sunt prelucrate direct in flansa orificiului. Acest lucru are avantajul de a fi distribuit cu orice suport de orificiu sau jgheaburi de presiune in peretele conductei. Ansamblul placii cu orificii este completat cu suruburi de ridicare pentru a asigura o indepartare usoara. Descrierea camerei inelaraCamerele anuale sunt folosite pentru a realiza masuratori stabile in conditii dificile condiţii. Ele sunt montate intre flansele de proces deja instalate. Presiunea diferita in conducta este compensata prin utilizarea unui spatiu situat intre interiorul tevii si camera inelara.
