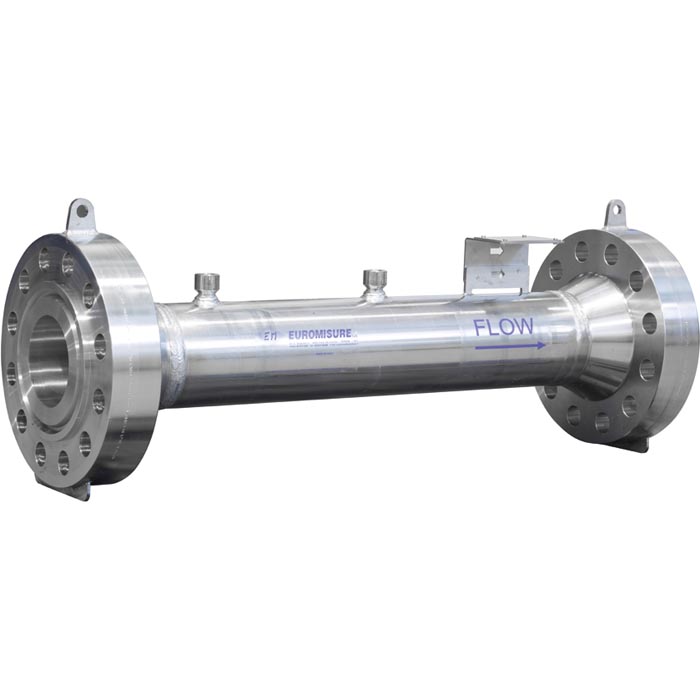

Element debit Wika Model FLC-FN-PIP, FLC-FN-FLN, FLC-FN-VN

Venturi duza, Duza de curgere

Varietate larga de aplicatii Designul duzei de curgere se bazeaza pe ecuatia lui Bernoulli si consta dintr-o sectiune convergenta cu un profil rotunjit si un gat cilindric. Datorita rigiditatii sale, duza de curgere este dimensional mai stabila la temperatura si debit mai mari decat un orificiu. Duza de curgere este in general utilizata pentru masurarea debitului de abur, precum si a mediilor ne-vascoase, erozive si cu viteza ridicata. Acesta poate fi utilizat intr-o mare varietate de aplicatii care includ abur, aer, apa, vapori, gaze, substante chimice si temperaturi ridicate. Pentru aplicatii cu mediu eroziv este disponibila o suprafata interna intarita. Precizie mare Designul si fabricarea duzelor de curgere respecta cerintele ISO 5167. Astfel se asigura o precizie de ± 1,0%. Prin intermediul unei calibrari se poate obtine o precizie mai mare de pana la ± 0,25%. Pentru testele de receptie ale centralelor electrice, sunt disponibile si duze de curgere la ASME PTC-6. Reducerea pierderii de presiune prin intermediul unei duze VenturiPentru a reduce pierderea de presiune, se poate oferi o duza Venturi. Acesta combina caracteristicile standard ale unei duze de curgere cu o sectiune divergenta. Profilul duzei FLC-FN-VN Venturi este axialmetric si consta dintr-o sectiune de intrare convergenta cu un profil rotunjit, o sectiune cilindrica a gatului si un difuzor. Intrarea duzei Venturi are aceeasi geometrie ca modelul FLC-FN-FLN (duza de curgere la ISA 1932).
