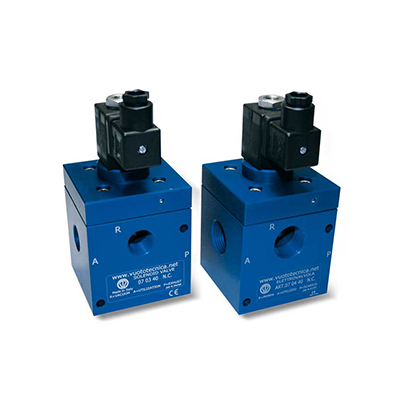

Ventilatoare cu 3 căi de acționare directă Vuototecnica

Aceste electrovalve cu două poziții cu două direcții de acționare directă dispun de obloane conice servo-controlate de vid.
În mod normal sunt închise în mod standard, dar pot fi furnizate în mod normal, deschise la cerere.
Acestea sunt compuse dintr-un corp de aluminiu anodizat unde se află conexiunile, două obloane din silicon asamblate pe o tulpină din oțel inoxidabil și o membrană într-un compus armat special. Un servomotor activat de o bobină electrică gestionează vidul la servo-control. Principiul de funcționare al acestor electrovalve se bazează pe diferența de presiune dintre pompa sau generatorul de vid și presiunea aerului aspirat.
Prin abordarea acestei „presiuni diferențiale” servo-controlului prin intermediul actuatorului, obloanele pot fi comandate fără aer comprimat sau arcuri.
Datorită principiului lor de funcționare, nu sunt recomandate instalațiilor cu un nivel de vid dur (sub 850 mbar absolut, egal cu 15% vid).
Lipsa arcurilor, fricțiunilor și eforturilor dinamice interne favorizează o viteză mare de răspuns și garantează o funcționare de lungă durată.
Bobina electrică standard este complet plasticizată cu rășină sintetică, execuție strânsă, clasa de izolare F (până la 155 ° C) conformă cu standardele VDE, cu conexiuni electrice cu trei terminale de 6,3 mm în conformitate cu EN 175301-803 (ex DIN 43650).
Grad de protecție IP 54; IP 65 cu conectorul introdus.
Toleranța admisă pe valoarea tensiunii nominale: ± 10%.
Absorbție maximă: 20 V.A. cu curent alternativ și 18 W cu curent continuu.
Bobina electrică poate fi rotită cu 360 °. Conectorul poate fi rotit cu 180 ° pe bobină și poate fi furnizat, la cerere, cu lumini LED, circuit anti-interferență și / sau cu dispozitive de protecție împotriva supratensiunii și inversării polarității.
Electrovalvele din această serie, împreună cu utilizările descrise pentru seria 07 .. 11, pot fi utilizate pe plante fără aer comprimat.
Acestea pot fi furnizate la cerere cu un dispozitiv SM pentru deschiderea și închiderea manuală a electrovalvelor deja instalate.
Robinetul solenoid trebuie ales întotdeauna în funcție de debitul și, prin urmare, de pompa de vid sau conexiunea de aspirație a generatorului.
Caracteristici tehnice
Presiune de operare: de la 0,5 la 850 mbar absolut
Temperatura fluidului aspirat: de la -5 până la + 60 ° C
Coduri produs: 070340NC 070340NO 070440NC 070440NO 070540NC 070540NO 070640NC 070640NO
