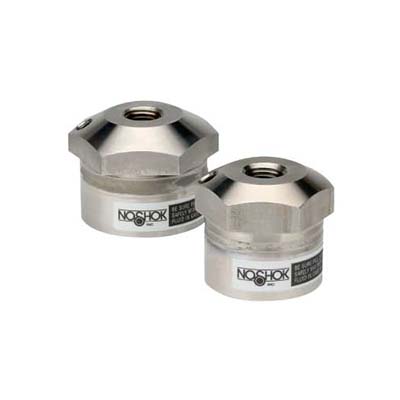

Garnituri etanse cu diafragma pentru presiune standard si ridicata Tip 25 / 25H Noshok
Garnituri etanse cu diafragma pentru presiune standard si ridicata Tip 25 / 25H Noshok Produs livrabil prin curier rapid oriunde in Romania.
Proiectat pentru a izola instrumentul de măsurare a presiunii de mediile de proces corozive sau vâscoase
Utilizați o carcasă metalică complet sudată, pentru a elimina căile de scurgere potențiale
Pentru utilizare cu manometre cu dimensiuni de cadran de 2-1 / 2 “și mai mici, iar presiunile nu sunt mai mici de 100 psig
Carcasă și diafragmă oferite într-o varietate de materiale pentru a se potrivi cu majoritatea aplicațiilor
Un port de curățare este disponibil pentru curățarea zonelor umede și pentru a preveni acumularea mediilor de proces
Luați în considerare dimensiunea instrumentului, intervalul de presiune, compoziția mediului, temperatura ambientală și de funcționare și presiunea maximă de lucru atunci când selectați
Capilarele și elementele de răcire sunt disponibile pentru temperaturi ridicate ale procesului, consultați opțiunile și accesoriile de mai jos
Lichidul de umplere trebuie să fie compatibil cu mediile de proces; adică glicerina poate deveni volatilă împreună cu un agent oxidant puternic, cum ar fi clorul, formele de oxigen sau peroxid și acizii azotici
Dacă vizionați pe un ecran mai mic sau cu zoom de ecran, utilizați
bara de defilare orizontală din partea de jos a acestui tabel pentru a vedea toate informațiile.
TIPURI
25
(2.500 psi)
25H
(5.000 psi)
DIMENSIUNI DE CONECTARE A INSTRUMENTULUI
02
1/4 “NPT
04
1/2 “NPT
MATERIALE SUPLIMENTARE DE Locuință
M
Monel 400
P
Tâmplar 20
S
316 Oțel inoxidabil
MATERIALE DIAFRAGICE
H
Hastelloy C-276
P
Tâmplar 20 *
M
Monel 400 *
S
316 Oțel inoxidabil
MĂSURI DE CONECTARE A PROCESULUI
02
1/4 “NPT
04
1/2 “NPT
MATERIALE DE CASĂ MAI BUNĂ
H
Hastelloy C-276
P
Tâmplar 20
M
Monel 400
S
316 Oțel inoxidabil
CONEXIUNI DE FLUSARE
1F
1/8 “NPT
2F
1/4 “NPT
* Când selectați o diafragmă Monel sau Carpenter 20, carcasa superioară și inferioară trebuie să fie același material.
Dacă vizionați pe un ecran mai mic sau cu zoom de ecran, utilizați
bara de defilare orizontală din partea de jos a acestui tabel pentru a vedea toate informațiile.
SPECIFICAȚIILE PRODUSULUI
Tip de sigiliu
Filetată cu diafragmă sudată
Instrumente
Tip
mărimea
Presiune minimă
Presiune maximă
calibre
2-1 / 2”
0 psig până la 100 psig
0 psig până la 2.500 psig (25H – 5.000 psig)
traductoare
–
0 psig până la 60 psig
0 psig până la 2.500 psig (25H – 5.000 psig)
Întreruperi
–
0 psig până la 60 psig
0 psig până la 2.500 psig (25H – 5.000 psig)
Carcasă superioară
Tip
Taxă continuă
Conexiuni
1/4 “NPT, 1/2″ NPT
materiale
316 Oțel inoxidabil
Diafragmă
mărimea
1.28”
Deplasare
400 mm3
materiale
316 Oțel inoxidabil (materiale exotice disponibile la cerere)
Locuință inferioară
Conexiuni
1/4 “NPT, 1/2” NPT, 3/4 “NPT, 1” NPT, 1-1 / 4 “NPT, 1-1 / 2” NPT
materiale
316 Oțel inoxidabil (materiale exotice disponibile la cerere)
Port de spălare
Opțional NPT de 1/8 “și NPT 1/4”
Temperatura de Operare
Temperatura de funcționare este determinată de temperatură / presiune
configurare. Consultați Tabelul temperaturii materialului.
