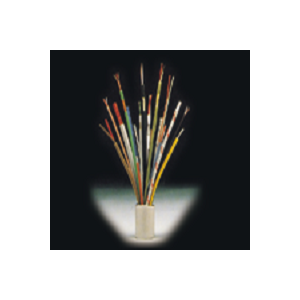

Cabluri de compensare termocuplă Elimko
Cabluri de compensare termocuplă ElimkoConexiunile dintre termocupluri și instrumente sunt realizate prin cabluri speciale numite cabluri de compensare. Conductoarele din cablurile de compensare sunt aliaje speciale, care au caracteristici asemănătoare firelor elementului termocuplu.
Cablurile de compensare produc aceleași caracteristici de temperatură la temperatură ca termocuplurile de același tip până la 200 ° C. Cu toate acestea, valoarea mv pe care o va produce este limitată la 200 ° C. Astfel, temperatura mediului în care cablul de compensare folosit nu trebuie să depășească 200 ° C. Deci capul termocuplului nu poate depăși 200 ° C.
Cabluri termometrice de rezistență Elimko
Cablurile de cupru standard sunt utilizate pentru termometrele de rezistență pentru conectarea la instrumente. Deoarece termometrul de rezistență este o valoare a rezistenței care se schimbă odată cu temperatura, valoarea importantă a rezistenței cablului care trebuie conectată la R / T.
În standard, sunt utilizate cabluri de cupru de 2×1,5 mm 2. Pentru distanța dintre instrument și termometrul de rezistență se utilizează mai jos tipurile de cabluri date.
- Până la 10 metri 2×1,5 mm 2 (două fire)
- Până la 150 de metri 3×1.5mm 2 (trei fire)
- Mai mult de 150 de metri 4×1.5mm 2 (patru fire)
