Lagare laminate Schaeffler

Lagare laminate Schaeffler

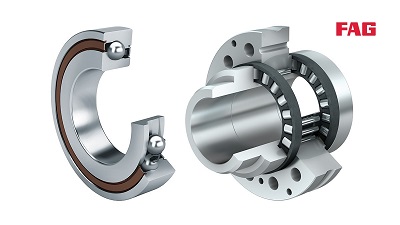

1.Lagare actionate cu suruburi FAG

Dispozitivele lagărelor cu șuruburi sunt supuse unor cerințe care adesea nu pot fi îndeplinite în mod optim de construcția de construcție a lagărelor convenționale. Pentru a configura configurațiile lagărelor pentru condiții de funcționare extrem de dinamice, cu acționare cu șurub cu mare precizie, capacitate ridicată de încărcare, rigiditate ridicată, frecare redusă, design ușor de întreținut și fără întreținere, INA / FAG are o gamă largă de rulmenți axiali cu contact cu unghiuri. Cu această gamă de produse bine gândită, soluțiile ideale pentru aplicații pot fi găsite acum pentru toate cerințele tehnice și economice pe care le au la înălțimea șasiurilor.

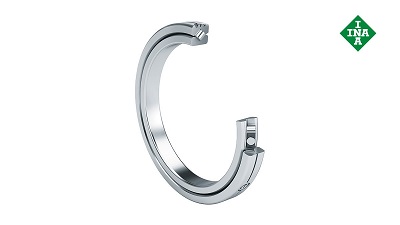

2.Rulmenti cu role incrucisate IINAA

Rulmenții cu role de circulație sunt rulmenți pentru aplicații de înaltă precizie, ale căror dimensiuni corespund seriilor ISO 18 conform DIN 616. Ele cuprind inele exterioare, inele interioare, elemente de rulare și distanțiere din material plastic. Inelul exterior este împărțit și este ținut împreună de trei inele de reținere.

Datorită dispunerii X a rolelor cilindrice, aceste rulmenți pot suporta forțe axiale din ambele direcții, precum și forțe radiale, sarcini de înclinare a momentului și orice combinație de sarcini prin intermediul unei singure poziții de sprijin. Ca urmare, desenele care implică două poziții de lagăr pot fi reduse la o singură poziție a lagărului. Rulmenții cu role transversale sunt foarte rigizi, au o precizie ridicată de funcționare și sunt livrați cu o distanță normală, un spațiu redus sau preîncărcare. Inelele exterioare ale rulmentului sunt fixate cu ușurință la construcția adiacentă folosind inele de strângere.

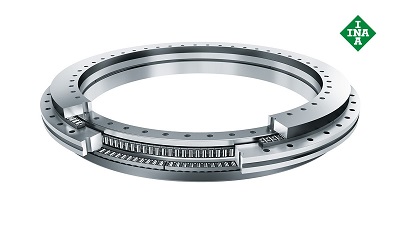

3.Rulmenti bidirectionali IINAA

Rulmenți axiali-radiali sunt rulmenți axiali în două direcții pentru montarea în șurub cu un lagăr radial de ghidare. Aceste unități pregătite pentru a fi pregătite sunt foarte rigide, au o capacitate mare de încărcare și funcționează cu precizie deosebit de mare. Ele pot suporta forțe radiale, forțe axiale din ambele direcții și momente înclinate fără libertate. Rulmenții cu bile axiale cu contact angular ZKLDF sunt unități de rulmenți cu greutate redusă, gata de montat, cu un grad ridicat de precizie pentru viteze foarte mari, încărcări axiale și radiale mari și cerințe ridicate privind rigiditatea înclinată. Rulmenți axiali-radiali cu sistem de măsurare unghiulară YRTM și YRTSM corespund în termeni mecanici seriei YRT și YRTS, dar sunt suplimentar echipați cu un sistem de măsurare unghiular.

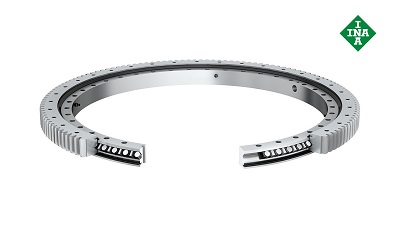

4.Inele de rulare IINAA

Inelele de rotire INA sunt cunoscute în întreaga lume ca produse premium în domeniul tehnologiei rulmentului rulant. Aceste elemente de mașină s-au dovedit de mai multe ori; au o capacitate ridicată de încărcare a încărcăturii, o gamă variată de aplicații și sunt foarte rentabile. Datorită designului lor, un singur lagăr poate suporta în mod fiabil sarcini radiale, axiale și înclinabile. Prin urmare, este posibil ca în multe cazuri să se înlocuiască aranjamentele de lagăr care cuprind o combinație de lagăre radiale și axiale cu un singur lagăr. Acest lucru reduce ─ în unele cazuri considerabil ─ costurile și munca necesară în proiectarea construcției adiacente și montarea rulmenților.

Inelele de rulare sunt etanșate pe ambele părți, lubrifiate cu unsoare de înaltă calitate, putând fi presurizate prin șuruburi de lubrifiere și sunt foarte ușor de montat. Inelele de lagăr sunt livrate fără dinți de viteză sau, pentru a obține soluții simple de antrenare, sunt disponibile cu dinți de angrenaj extern sau intern.

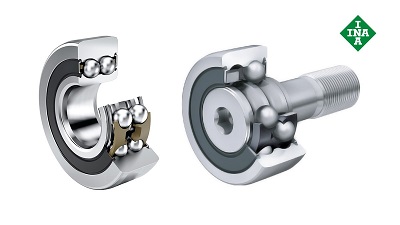

4.Cilindri de rulare si role cu came IINAA

Cilindrii de rulare sunt rulmenți cu bile cu un singur rând sau cu două rânduri, cu inele exterioare cu pereți groși. Pe lângă forțele radiale mari, aceste rulmenți pot susține forțe axiale în ambele direcții.

Cilindrii de cale ferată de tip “rolă” sunt unități sau unități cu două rânduri montate pe arbori sau știfturi. Ele cuprind inele exterioare cu pereți groși, cu o suprafață exterioară profilată și role de ac și ansambluri cu colivie sau seturi de elemente de rulare complete.

Cilindrii cu role sunt asemănători în construcția lor cu rolele de susținere cu un singur și cu două rânduri, cu excepția faptului că pista este formată dintr-un șurub cu role cu secțiune mare, cu un filet de fixare și un orificiu de lubrifiere.

Zonele de aplicare dovedite pentru aceste produse includ mecanisme cu came, ghiduri, sisteme de transport și sisteme de ghidare liniară.
