Control si monitorizare Bosch Rexroth

PSQ 6000 – pentru o calitate superioara in cazul sudarii cu puncte

Sistemul de control PSQ 6000 este conceput pentru a monitoriza performantele de calitate in operatiunile de productie cu volum mare. Controlul inteligent al curentului / tensiunii maximizeaza fiabilitatea procesului si asigura verificarea online a calitatii sudurii. Interfata de operare BOS 6000 include functii de inregistrare si documentare.

Functiile de control si monitorizare sunt integrate in sistemul de control. Cardul de control XQR este disponibil ca upgrade pentru sistemele mai vechi PSI 6000.

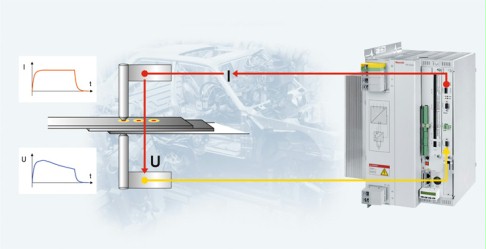

Control adaptiv de curent / tensiune pentru o calitate perfecta a sudarii

Sistemul adaptiv de control al procesului va ofera flexibilitate suplimentara pentru cerintele viitoare in procesul de sudare. Prin masurarea curentului si a tensiunii, cursa rezistentei si a energiei poate fi de asemenea calculata, controlata si evaluata cu exactitate in timpul sudarii. Algoritmul de control adaptiv asigura o calitate consistenta si reduce imprastierea in aplicatiile de sudura solicitante. Prelucrarea excesiva este, prin urmare, redusa considerabil.

Monitorizarea proceselor

Limitele de toleranta pot fi setate si monitorizate pentru un numar de parametri de baza ai procesului: curentul, unghiul de faza, tensiunea electrodului, rezistenta, ciclul de timp actual, puterea si energia. Doua variabile consolidate, care rezuma variabilele de baza, sunt furnizate pentru a simplifica manipularea sistemului:

  • PSF – factorul de stabilitate a procesului indica stabilitatea procesului de sudare
  • UIP – factorul de calitate ofera o indicatie a calitatii reale a produsului
    Q-Stop logica

Patentul logic Q-Stop este o extensie foarte utila a functionalitatii de monitorizare. Acesta permite utilizatorilor sa analizeze si sa optimizeze productivitatea sistemului prin definirea modului in care sistemul reactioneaza la defectele repetate intr-un program sau intr-o anumita parte.

Prezentarea proceselor

Pentru a furniza imaginea de ansamblu, statutul tuturor controlorilor de sudare atasati este afisat pe un grafic de bare.
