Actuatoare de alimentare cu fluide Rotork

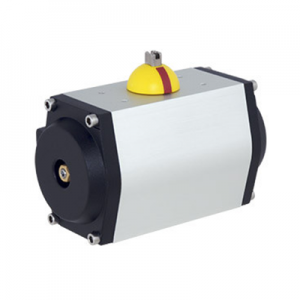

Actuatoare Rotork GT

Motoare pneumatice cu acțiune pneumatică cu acțiune pneumatică monobloc și cu acțiune dublă.Actuatoare pneumatice cu acțiune pneumatică cu acțiune simplă și dublă (cremalieră și pinion)

Acțiune – Standard 90 °, opțional 120 °, 180 °, 240 ° sau unghiuri personalizate

Reglarea cursei – -5 ° la + 5 ° din poziția 90 °
Opțiuni de oprire simplă și dublă

Cuplurile – 2.4 până la 15.300 Nm (135.400 lbf.in)

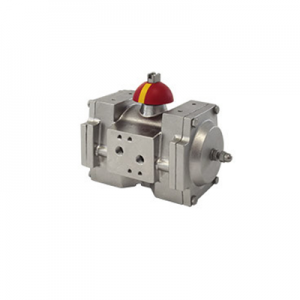

Actuatoare Rotork GTS

GTS Gama de acționare pneumatică cu acțiune pneumatică cu acțiune simplă și dublă.Actuatoare pneumatice cu acțiune pneumatică cu acțiune simplă și dublă (cremalieră și pinion)

Acțiune – Standard 90 °

Reglarea cursei – -5 ° la + 5 ° din poziția 90 °
Opțiuni dublu de oprire

Cuplurile – 2.4 la 1.190 Nm (10.170 lbf.in)

Presiunea aerului – 2 – 10 bar

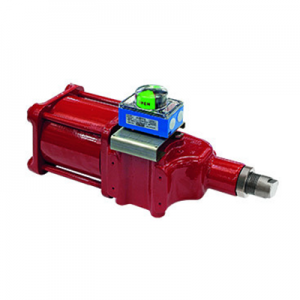

Actuatoare Rotork CP

Servomotoarele pneumatice din gama CP sunt un design versatil, modular, al scotch-ului, disponibil atât în ​​configurații cu acțiune dublă, cât și în retur cu arc. Designul compact și eficient produce cupluri ridicate chiar și la presiuni mici. Conceptele de proiectare găsite în actuatoarele mari și puternice ale Rotork au fost aplicate la gama CP, ceea ce aduce calități de acționare grele acționatoarelor mici, cu un sfert.

Corpul actuatorului este din fontă ductilă robustă, disponibil în patru dimensiuni. Cilindrii sunt fabricați din oțel carbon, placat cu nichel electric.

  • Actuatoare pneumatice în configurații cu acțiune dublă și retur
  • Cilindri rezistenți la coroziune
  • Respectă EN60529 (1991) + (A1: 2000) pentru IP67M
  • Actuatoare certificate IP 66M / 67M

Actuatoare Rotork 4P/4H

Servomotoarele 4P / 4H cu mai multe viraje aplică sistemul de control planetar de încredere (PTCS), care îndeplinește cerințele în anumite industrii pentru actuatoarele cu alimentare hidraulică sau pneumatică în aplicații cu mai multe viraje cu poziție și control cuplu aplicat.

  • Actionator pneumatic 4P: motor cu paleta reversibilă, incluzând o gamă largă de presiuni de alimentare de 2 până la 7 bari
  • Actionator hidraulic 4H: motor cu paleta reversibilă, incluzând o gamă largă de presiuni de alimentare între 30 și 120 bar
  • Cuplu de la 450 Nm (332 lbf.ft) până la 200.000 Nm (147,556 lbf.ft)
  • Moment cu mai multe viraje: 30 până la 8.000 Nm (22 până la 5.900 lbf.ft), combinat cu o cutie de viteze externă
  • Împingere liniară: 12 la 200 kN (2.697 la 44.961 lbf)

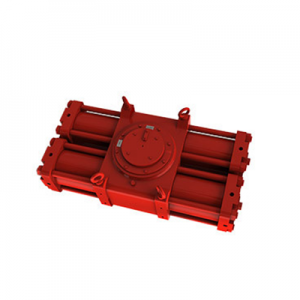

Actuatoare Rotork GP/GH

Servomotoarele GP (pneumatic) și GH (hidraulice) sunt concepute pentru a asigura o mișcare rotativă, la un sfert de rotație, fie pentru pornire / oprire, fie pentru modulare. Designul robust dar compact este disponibil cu două modele diferite de jug. Jugul simetric clasic oferă un moment de vârf la ambele capete ale cursei. În mod alternativ, ele pot fi furnizate cu brațe de cuplu încrucișate, concepute pentru a oferi un cuplu de vârf la doar un capăt de cursă. Folosirea brațelor înclinate poate reduce adesea dimensiunea, greutatea și costul actuatorului pentru robinetele cu caracteristici de cuplu corespunzătoare.

  • Actuatoare pneumatice și hidraulice în configurații cu acțiune dublă și retur
  • Cilindri rezistenți la coroziune
  • Respectă EN60529 (1991) + (A1: 2000) pentru IP67M
  • Potrivit pentru utilizare în sistemele de siguranță clasificate SIL2 și SIL3
  • Certificat la IP 66M / 67M
  • Certificat la ATEX 2014/34 / UE

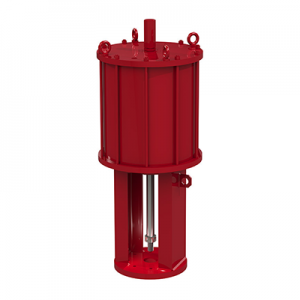

Actuatoare Rotork LP/LH

Actionatoarele liniare Rotork ofera avantajele marimii compacte, performante ridicate si un design simplu, dar extrem de fiabil. Acestea sunt ideale pentru funcționarea / oprirea și controlul funcționării atât a supapelor globului, cât și a portilor de pană. Ambele configurații cu întoarcere cu arc și cu acțiune dublă sunt disponibile fie cu cilindri pneumatici sau hidraulici.

Centrele de excelență Rotork vă vor ajuta să determinați și să satisfaceți nevoile dvs. de actuatoare liniare.

  • Cilindri electric nichelați, tije cu piston cromate
  • Sunt disponibile modele de cuplare a tijei și a cupei standard a supapei
  • Aruncare până la 5.000.000 N (1.124.000 lbf)
  • Actuatoare certificate ATEX 2014/34 / UE
  • Actuatoare certificate în conformitate cu PED 2014/68 / UE

Actuatoare Rotork RH

Servomotoarele cu rafturi și pinioane oferă adesea cea mai economică soluție pentru robinetele cu sfert de viraj care au o necesitate de cuplu destul de constantă pe toată durata cursei.

Servomotoarele hidraulice cu rafturi și pinioane RH sunt proiectate pentru a acționa cu bilă, fluture, fișă și alte supape de rotație, fie pentru pornire / oprire, fie pentru modulare. Construcția rezistentă și designul compact fac ca acest produs să fie ideal atât pentru producătorii de alunecări, cât și pentru aplicațiile de off-shore și de proces, care necesită soluții robuste de economisire a spațiului.

Servomotoarele RH sunt disponibile în cinci dimensiuni ale corpului pentru a produce o putere de cuplu de până la 3.700 Nm (29.900 lbf.in) la presiuni de funcționare de până la 250 bar (3.625 psi). Acestea sunt disponibile fie în configurații cu acțiune dublă, fie cu revenire cu arc.

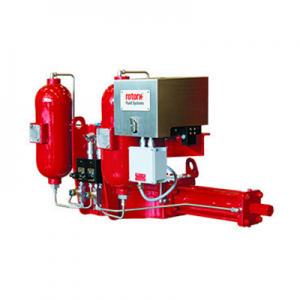

Actuatoare Rotork MERGE

Gama de benzină peste ulei de actuatoare de conducte sunt proiectate să utilizeze gazul conductei ca sursă de alimentare. Acestea folosesc motoarele noastre puternice de trimestru GH și RH și sunt dovedite pe teren în instalații din toată lumea. Configurațiile de control sunt disponibile pentru a satisface practic orice cerință operațională.

  • Actionare cu actionare dubla cu jug si rack si pinion
  • Gama cuprinzătoare de opțiuni logice de control de înaltă presiune (de exemplu, locale și de la distanță, întreruperea liniei, închiderea la presiune joasă, ESD etc.)
  • Rezervoare certificate ASME
  • Opțiuni logice de control cu ​​presiune joasă sau înaltă
  • Dispozitiv de blocare manuală a pompei manuale
  • Controlul vitezei în ambele direcții standard
  • Rezervoare aprobate PED sau ASME, rezervoare de stocare a gazului / uleiului și gazelor electrice

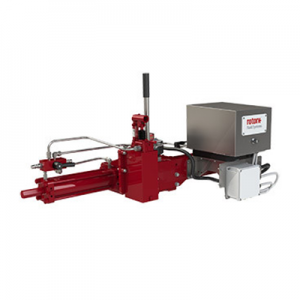

Actuatoare Rotork HPG

Gama de actuatoare de conducte HPG este proiectată să utilizeze gazul conductei ca sursă de alimentare. Acestea folosesc câmpul nostru robust al mecanismului jugului scotch dovedit în întreaga lume în toate tipurile de aplicații de alimentare cu fluide.

Înlocuirea manuală este o caracteristică standard a intervalului. Proiectarea noastră încorporează un cilindru separat pentru înlocuirea hidraulică pentru a asigura separarea completă a gazelor conductelor de înaltă presiune de fluidul hidraulic. Folosirea unui cilindru de înlocuire independent permite înlocuirea garniturilor cilindrului de putere fără scoaterea servomotorului de la supapă și va permite chiar și funcționarea manuală în timp ce cilindrul de alimentare este demontat. Configurațiile de control sunt disponibile pentru a satisface practic orice cerință de operare.

Actuatoare Rotork CQ

Gama CQ oferă un design inovator complet-concentric și echilibrat al servomotorului pentru robinetele cu sfert de viraj. Proiectul este prevăzut cu un mecanism elicoidal care transformă mișcarea liniară a pistonului în rotația tijei valvei sferturilor. Actuatoarele CQ asigură o putere de cuplu mult mai mare pentru o anumită amprentă decât modelele de jug cu scotch utilizate în mod obișnuit pentru a acționa mai multe tipuri de valve de sfert. Prin urmare, este ideal pentru instalarea în spații limitate. Mai mult, designul unic al pinului elicoidal Rotork oferă o eficiență mai mare decât un mecanism de angrenare elicoidal utilizat de alți producători de actuatoare de supape.

În mod standard, profilul de ieșire a cuplului CQ, precum cel al unui actuator de jug cu scotch, este conceput în paralel cu profilul de solicitare de cuplu găsit în mod obișnuit cu tipurile populare de valve de sfert. Cu toate acestea, designul CQ este unic prin faptul că profilul de cuplu poate fi proiectat personalizat și fabricat pentru a îndeplini cerințele specifice de cuplu ale supapei standard.

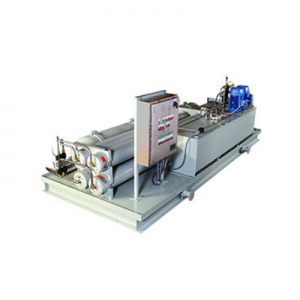

Actuatoare Rotork HPU

Unitățile de alimentare hidraulică (HPU) completează oferta noastră extinsă de actuatoare rotative și liniare. Avem peste trei decenii de experiență în fabricarea lor cu unități în service într-o varietate de instalații și conducte în locații de pe glob. Deși HPU-urile noastre sunt destinate în primul rând să acționeze actuatoarele noastre hidraulice, ele sunt, de asemenea, potrivite și pentru alte aplicații. Pentru a oferi o gamă completă de opțiuni pentru a răspunde cât mai bine cerințelor oricărei aplicații, avem și gama Skilmatic de actuatoare electro-hidraulice de sine stătătoare.

  • Capacitatea hidraulică a fluidului de la 19 la 7.570 litri (5 până la 2.000 US)
  • Presiuni de funcționare de până la 245 bar (5.000 psi)
  • Debituri de până la 3.785 Ipm (1.000 gpm SUA)
  • Clasificări electrice: NEMA 4, 4x, 7 sau CSA sau ATEX
  • Soluții personalizate pentru a răspunde cerințelor specifice fiecărei aplicații
  • Responsabilitatea unică a sursei pentru sistemul de operare complet, inclusiv sondaj, proiectare, fabricație, testare, instalare și pornire
